درایو AC
معرفی درایو AC شرکت ABB
درایوهای AC یا Variable Frequency Drives (VFD) شرکت ABB برای کنترل سرعت، گشتاور و جهت چرخش موتورهای القایی و سنکرون طراحی شده‌اند. این درایوها با تنظیم فرکانس و ولتاژ ورودی موتور، باعث کاهش مصرف انرژی، افزایش طول عمر تجهیزات و بهبود کنترل فرآیندها می‌شوند.
اصول عملکرد
درایوهای ABB با استفاده از فناوری PWM (Pulse Width Modulation) و مبدل‌های قدرت (Rectifier و Inverter) کار می‌کنند:
Rectifier: جریان AC ورودی را به DC تبدیل می‌کند.
DC Link: انرژی را در خازن‌ها ذخیره و صاف می‌کند.
Inverter: ولتاژ DC را مجدداً به AC با فرکانس قابل تنظیم تبدیل می‌کند.
کنترل فرکانس خروجی مستقیماً سرعت موتور القایی را تعیین می‌کند:
n=120×fPn = \frac{120 \times f}{P}n=P120×f
که در آن:
n = سرعت (rpm)
f = فرکانس خروجی (Hz)
P = تعداد قطب‌های موتور
انواع درایوهای ABB
ABB چندین خانواده درایو AC دارد که هرکدام برای کاربرد خاصی طراحی شده‌اند:
| سری درایو | محدوده توان | ویژگی‌ها | کاربردها |
|---|---|---|---|

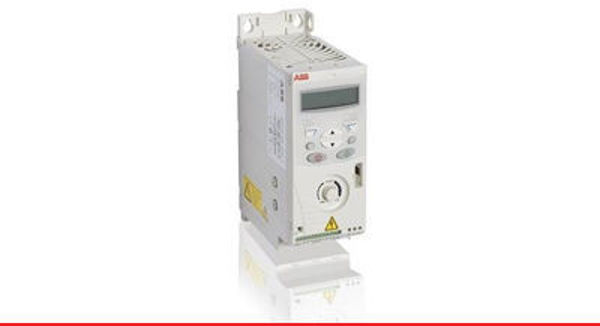

| ACS150 | 0.37 – 4 kW | ساده، Plug-and-Play، کنترل سرعت پایه | فن‌ها، پمپ‌ها، نوار نقاله‌های سبک |

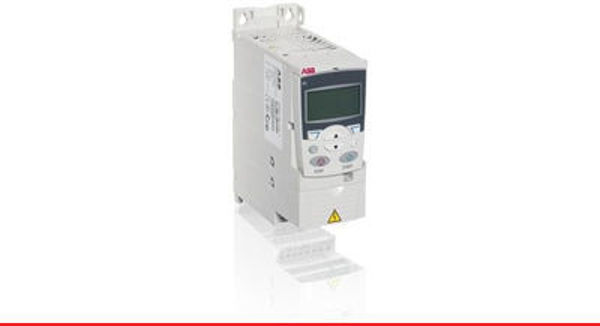

| ACS355 | 0.37 – 22 kW | ورودی آنالوگ و دیجیتال، کنترل گشتاور | ماشین‌آلات بسته‌بندی، نوار نقاله، کمپرسورها |

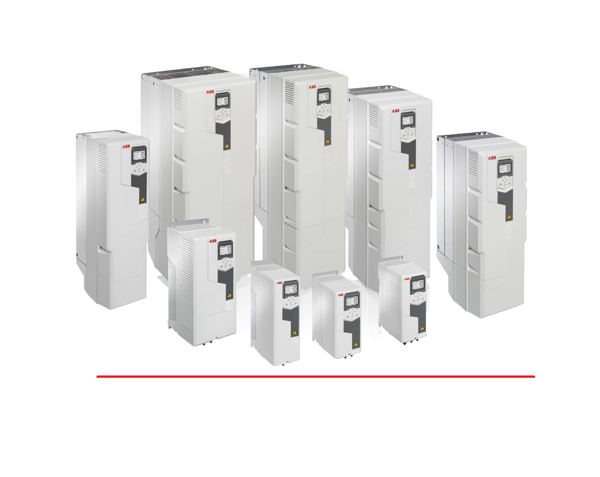

| ACS580 | 0.75 – 250 kW | All-compatible، کنترل پیشرفته موتور | HVAC، صنایع غذایی، آب و فاضلاب |

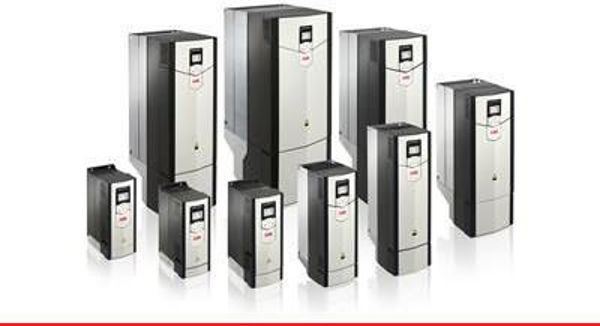

| ACS880 | 0.55 – 5600 kW | درایو صنعتی با DTC، شبکه‌های ارتباطی پیشرفته | جرثقیل، اکسترودر، آسیاب، آسانسورهای صنعتی |
| ACH580 | 0.75 – 250 kW | مخصوص سیستم‌های تهویه و HVAC | برج خنک‌کن، پمپ و فن ساختمان |
| ACQ580 | 0.75 – 500 kW | بهینه‌شده برای پمپ‌های آب و فاضلاب | سیستم‌های پمپاژ، تصفیه‌خانه‌ها |
فناوری‌های کلیدی ABB
1. DTC (Direct Torque Control)
یکی از پیشرفته‌ترین روش‌های کنترل موتور در جهان است.
ویژگی‌ها:
کنترل لحظه‌ای گشتاور و سرعت بدون نیاز به انکودر
پاسخ سریع (<1 ms)
بدون نیاز به مدل دقیق موتور
2. All-Compatible Architecture
تمام درایوهای جدید ABB (مثل ACS580، ACS880) دارای معماری مشترک نرم‌افزاری و سخت‌افزاری هستند:
رابط کاربری مشابه
ابزار پیکربندی مشترک (Drive Composer, DriveWindow)
قابلیت ارتباط با اکثر پروتکل‌های صنعتی (Modbus, Profibus, EtherNet/IP, CANopen و ...)
3. Energy Optimization
با تنظیم هوشمند ولتاژ و فرکانس، تا 20–50٪ صرفه‌جویی انرژی در کاربردهای متغیر مانند پمپ‌ها و فن‌ها ایجاد می‌شود.
4. Safety Integrated Functions
شامل عملکردهای ایمنی داخلی مانند:
STO (Safe Torque Off)
SIL2 / SIL3 certification
SS1, SBC, SLS (در مدل‌های صنعتی پیشرفته)
ارتباطات و نرم‌افزار
پروتکل‌ها: Modbus RTU/TCP, Profibus DP, Profinet, EtherCAT, CANopen
نرم‌افزارها:
Drive Composer Pro / Entry برای پیکربندی و مانیتورینگ
DriveWindow برای تنظیمات و عیب‌یابی
ABB Ability™ برای مدیریت از راه دور و تحلیل داده‌ها (Cloud-based)
مزایای کلیدی استفاده از درایوهای ABB
کاهش مصرف انرژی و هزینه‌های نگهداری
بهبود عملکرد فرآیند و دقت کنترل
راه‌اندازی و تنظیم سریع (Plug & Play)
مقاومت بالا در برابر نویز الکترومغناطیسی (EMC)
طول عمر بالا به دلیل طراحی صنعتی و سیستم خنک‌سازی بهینه
پشتیبانی گسترده و قطعات در دسترس در ایران
نمونه کاربردها
| صنعت | کاربرد |
|---|---|
| آب و فاضلاب | کنترل فشار و دبی پمپ‌ها |
| تهویه و HVAC | کنترل فن‌ها و کمپرسورها |
| صنایع غذایی | نوار نقاله، میکسر، پمپ |
| نفت و گاز | پمپ، کمپرسور، سیستم‌های تهویه |
| فولاد و سیمان | جرثقیل، آسیاب، اکسترودر |
